Definición rápida: RJ11 vs RJ45 son conectores de cable, pero el RJ11 solo puede transmitir datos analógicos (teléfonos fijos, máquinas de fax). En términos sencillos, el RJ11 es una clavija telefónica. El RJ45 está diseñado para tráfico Ethernet digital y tiene 8 pines en lugar de 4, lo que lo hace más grande que su predecesor RJ11.
Los conectores de cable difieren ampliamente en diseño y función. Los conectores pueden parecer similares, pero tener funciones muy diferentes. Los conectores RJ45 y RJ11 encajan en esa categoría. Sin mirar de cerca, incluso podrías asumir que son iguales.
¿Qué es un conector de cable RJ11?
Un RJ11 (Registered Jack-11) es un conector de telecomunicaciones estandarizado que se utiliza para la transmisión de datos analógicos, normalmente señales de voz analógicas para teléfonos fijos. Si una red es muy antigua, también podría utilizarse en máquinas de fax, escáneres y otros dispositivos de red. En términos sencillos, es una clavija telefónica.
¿Qué son las señales de voz analógicas?
Como se mencionó anteriormente, el propósito principal de los conectores RJ11 es transmitir señales de voz analógicas a través de una línea telefónica estándar. Las señales de voz analógicas son conversiones del habla humana convertidas en señales eléctricas. Analógico, a diferencia de digital, se refiere a la representación de datos a través de salidas de forma de onda continua en lugar de transmisión binaria.
Cuando una persona habla por teléfono, la presión de la voz de su habla contacta con un transductor sensible. Ese dispositivo convierte sus palabras en señales de voz analógicas únicas. Emulará su voz, tono y timbre en el otro extremo de la línea. Cabe señalar que esto no implica datos binarios o digitalizados en absoluto. En cambio, es solo una onda continua de datos analógicos.
¿Puedes usar internet a través de una línea telefónica?
Sí, puedes usar internet a través de una línea telefónica. De hecho, ¡así es como muchos usuarios comenzaron a usar internet! Generalmente, esto se hace usando una conexión DSL (línea de abonado digital), que requiere un módem DSL. Sin embargo, en esta época, es un método obsoleto para entregar internet de alta velocidad.
Hoy en día, es mucho más común aprovechar la fibra óptica, el módem por cable o el WiFi para la transmisión de internet. Sin embargo, la conectividad DSL todavía puede ser viable en regiones rurales o remotas.
¿Qué es un conector de cable RJ45?
Un conector de cable RJ45 es un conector de telecomunicaciones estandarizado que se utiliza para la transmisión de datos digitales, particularmente en el enrutamiento Ethernet. Los conectores RJ45 se engarzan en cables Cat5, Cat5e y Cat6. Luego, se conectan a computadoras, escáneres, enrutadores y conmutadores que residen en una LAN.
¿Qué son las señales de datos digitales?
Las señales de datos digitales son señales que se convierten en unos y ceros binarios, transmitidos a través de un medio como WiFi o Ethernet. “Unos y ceros” se refiere a diferencias de voltaje, no a unos y ceros reales. La codificación de voltaje es utilizada como instrucciones por un procesador de CPU para ejecutar instrucciones. Normalmente, un “uno” será de alrededor de 3.3 voltios, y un “cero” será de aproximadamente 0.4 voltios.
¿Por qué usarías un conector RJ45?
Los conectores RJ45 se utilizan para conectar máquinas entre sí en una red Ethernet. Los conectores RJ45 se engarzan en cables Cat5, Cat5e o Cat6; luego, estos cables se pasan a través de una LAN para proporcionar acceso a internet e intranet a un grupo de máquinas. En resumen, usarás conectores RJ45 para conectarte a cables Cat para acceder a internet.
¿Cómo funcionan RJ11 y RJ45?
Los conectores RJ11 y RJ45 comparten una apariencia similar y funcionan de manera similar. Cada cable correspondiente para RJ11 y RJ45 tiene cables más pequeños en ellos que terminan en el extremo con su respectivo conector RJ. RJ11 tiene 4 conectores de cable, mientras que RJ45 tiene seis.
RJ11 y cable de cobre trenzado
Los cables de cobre trenzado terminan con conectores RJ11. Los cables de cobre están trenzados en forma helicoidal para facilitar un concepto conocido como señalización diferencial. Cada cable de cobre en el haz helicoidal juega un papel en asegurar la fidelidad de la señal.
Cada cable representa un conductor “positivo” o un conductor “negativo”, y fluctúa en direcciones opuestas. La diferencia de voltaje es equivalente a la señal de voz original, y se utiliza para asegurar que la señal se mantenga precisa.
Los RJ45 tienen ocho contactos y cuatro pares
Los RJ45 tienen ocho contactos y cuatro pares. Cada uno de los ocho contactos corresponderá con uno de los cuatro pares de cables codificados por colores dentro del cable Cat. Hay algunos estándares de cableado diferentes para RJ45, por lo que es importante asegurarse de que estén engarzados correctamente.
Los pares de cables de cobre están trenzados para reducir la interferencia electromagnética y otras formas de diafonía. Estos cables también utilizan señalización diferencial para transmitir datos, pero los datos son de naturaleza binaria.

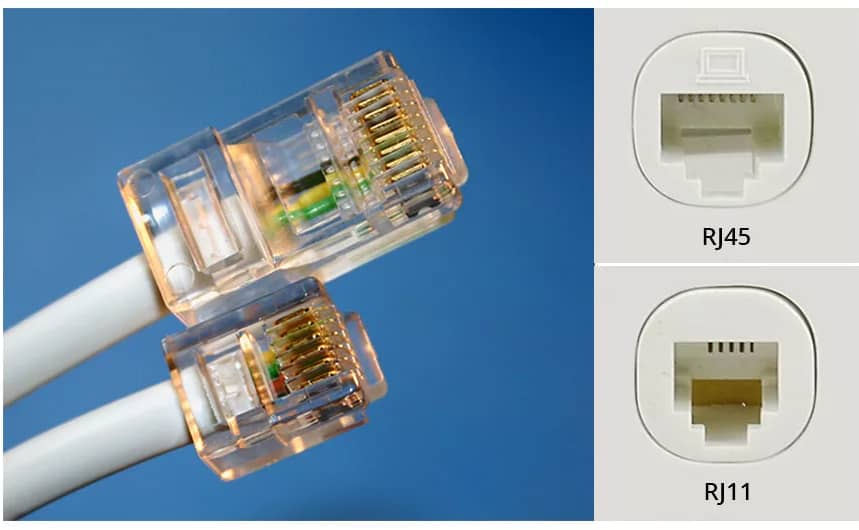

RJ11 vs RJ45: Principales diferencias
Si bien RJ11 y RJ45 pueden parecer similares, sirven para propósitos significativamente diferentes. Los conectores RJ11 de cuatro pines envían datos analógicos a través de cobre trenzado para líneas telefónicas. RJ45, por otro lado, usa 8 pines para enviar datos digitales a través de cable de cobre.
La diferencia infalible entre los dos es que los conectores RJ45 son aproximadamente un cincuenta por ciento más grandes que su contraparte RJ11.
¿Qué dispositivos necesitan RJ11?
Los conectores RJ11 se utilizan casi exclusivamente en el ámbito del POTS (Plain Old Telephone System). Cualquier línea telefónica analógica requerirá este conector. Si buscas lo suficiente en tu casa o apartamento, probablemente verás una placa de pared para un conector RJ11; estará cerca de donde estaría el teléfono.
¿Qué dispositivos necesitan RJ45?
Todos los dispositivos conectados a Ethernet necesitan un conector RJ45. Si tu casa es moderna o ha sido renovada, probablemente tendrá una placa de pared con un conector RJ45 donde iría tu enrutador. Los escáneres, las computadoras, las máquinas de fax y casi todo lo que se conectaría a una topología LAN moderna tendrían un conector RJ45.

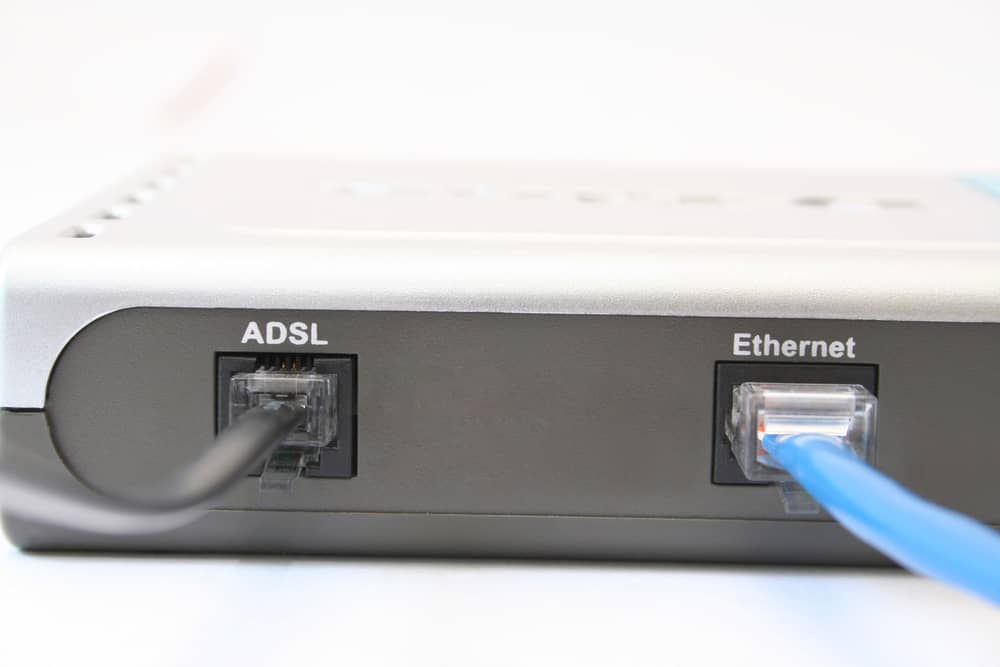

¿Puedes usar RJ11 para internet?
RJ11 es adecuado para conexiones DSL de baja velocidad en áreas rurales o remotas con líneas telefónicas existentes. Ten en cuenta que, si bien esto se puede hacer, es poco probable que tu conexión admita la visualización de videos u otras actividades en línea que requieran mucho ancho de banda.
Dispositivos que usan RJ11 o RJ45
El hardware de TI moderno no tendrá conectores RJ11, ya que RJ11 se ha relegado exclusivamente a conexiones telefónicas. RJ45, sin embargo, se utiliza en todas las organizaciones modernas con una conexión LAN o a internet.
Los teléfonos fijos y las máquinas de fax necesitan RJ11
Los teléfonos fijos todavía se usan comúnmente en todo el mundo, por lo que es poco probable que el RJ11 desaparezca. Además, las máquinas de fax funcionan bien con RJ11, aunque muchas se han digitalizado para compatibilidad con Ethernet.
Las redes Ethernet, las LAN y los teléfonos IP necesitan RJ45
Los conectores RJ45 tienen una gama de usos mucho más diversa. Las conexiones VoIP, las LAN y Ethernet requieren conectores RJ45 para terminar sus cables. Muchos teléfonos hoy en día tienen un conector RJ45 y se conectan a un módem. Eso significa que la voz del usuario se digitaliza y se envía como unos y ceros al destinatario, en lugar de formas de onda analógicas.
RJ11 vs RJ45: Conclusión
Hemos explorado las diferencias entre los conectores RJ11 y RJ45. Estos conectores son omnipresentes en el mundo moderno y son componentes centrales del examen Network+, CCNA y otras certificaciones relacionadas con la red.
Recuerda que el RJ11 es más pequeño que el conector RJ45, y solo se usa para teléfonos y máquinas de fax antiguas. RJ45 se usa para toda la conectividad relacionada con Ethernet a internet e intranets. Cuando escuchas “Ethernet”, piensa en “RJ45”; siempre van juntos.
